Пастеризационные установки
9:51, 15 декабря 2021

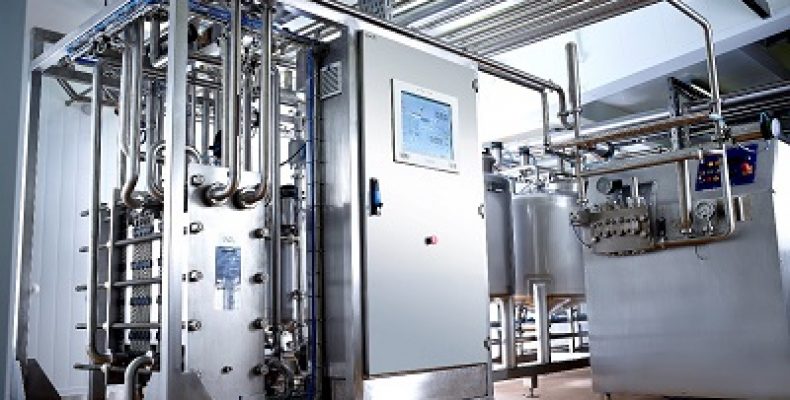

Пастеризационные установки


Пастеризация молока и молочных продуктов получила широкое распространение во всех странах мира. Она позволяет значительно повысить сроки хранения и реализации продукции.

Молоко и молочные продукты пастеризуют в специальных емкостях, трубчатых пастеризационных установках, а также в пластинчатых пастеризационно-охладительных установках.

Трубчатая пастеризационная установка

Трубчатая пастеризационная установка состоит из двух центробежных насосов, трубчатого аппарата, возвратного клапана, конденсатоотводчиков и пульта управления с приборами контроля и регулирования технологического процесса.

Трубчатый пастеризатор

Основной элемент установки — двухцилиндровый теплообменный аппарат, состоящий из верхнего и нижнего цилиндров, соединенных между собой трубопроводами. В торцы цилиндров вварены трубные решетки, в которых развальцовано по 24 трубы диаметром 30 мм. Трубные решетки из нержавеющей стали имеют выфрезерованные короткие каналы, соединяющие последовательно концы труб, образуя таким образом непрерывный змеевик общей длиной около 30 м. Торцевые цилиндры закрывают крышками с резиновыми уплотнениями для обеспечения герметичности аппарата и изолирования коротких каналов друг от друга.

Пар подается в межтрубное пространство каждого цилиндра. Отработавший пар в виде конденсата выводится с помощью термодинамических конденсатоотводчиков.

Вам будет интересно https://www.teplokomplect.ru/catalogue/cat/teploobmenniki-danfoss/

Нагреваемое молоко движется во внутритрубном пространстве, проходя последовательно нижний и верхний цилиндры. На входе пара установлен регулирующий клапан подачи пара, а на выходе молока из аппарата — возвратный клапан, с помощью которого недопастеризованное молоко автоматически направляется на повторную пастеризацию. Возвратный клапан связан через регулятор температуры с термодатчиком, расположенным также на выходе молока из аппарата. Установка снабжена манометрами для контроля за давлением пара и молока.

Обрабатываемый продукт из накопительной емкости с помощью первого центробежного насоса подается в нижний цилиндр теплообменного аппарата, где нагревается паром до температуры 50-60°С и переходит в верхний цилиндр. Здесь он пастеризуется при температуре 80-90°С.

Второй насос предназначен для подачи молока из первого цилиндра во второй. Следует отметить, что в трубчатых пастеризационных установках скорость движения различных продуктов неодинакова. В установке для пастеризации сливок скорость их перемещения в трубах теплообменного аппарата 1,2 м/с. В процессе теплообмена сливки поступают в цилиндры пастеризатора с помощью одного центробежного насоса. Скорость перемещения молока за счет применения двух насосов выше и составляет 2,4 м/с.

Преимуществами трубчатых пастеризационных установок по сравнению с пластинчатыми являются значительно меньшие количество и размеры уплотнительных прокладок, а недостатками — большие габариты и высокая металлоемкость; кроме того, при чистке и мойке этих установок требуется свободное пространство со стороны торцов цилиндров теплообменного аппарата.

Трубчатые установки эффективны в том случае, если последующий процесс обработки молока проводят при температуре, незначительно отличающейся от температуры пастеризации.

Пластинчатая пастеризационно-охладительная установка

Пластинчатые пастеризационно-охладительные установки применяют для тепловой обработки молока, сливок и смеси мороженого. Конструкция каждой из таких установок имеет свои особенности, которые отражены при описании оборудования для производства различных молочных продуктов.

В состав пластинчатой пастеризационно-охладительной установки, используемой для тепловой обработки молока, входят уравнительный бак, центробежные насосы для горячей воды и молока, пластинчатый аппарат, сепаратор-молокоочиститель, выдерживатель, возвратный клапан, система нагрева и шкаф управления.

пастеризационно-охладительная установка

Центробежный насос предназначен для забора молока из уравнительного бака и подачи его в пластинчатый аппарат. Для исключения подсоса воздуха в насос в уравнительном баке с помощью поплавкового механизма поддерживается определенный уровень молока (не менее 300 мм). Невыполнение этого условия приводит к пенообразованию, которое снижает эффективность пастеризации.

Пластинчатая пастеризационно-охладительная установка имеет главную переднюю стойку и вспомогательную заднюю стойку, в которые закреплены концы верхней и нижней горизонтальных штанг. Верхняя предназначена для подвески теплообменных пластин. По периферии каждой пластины в специальной канавке уложена большая резиновая прокладка, герметично уплотняющая канал.

Пластины имеют отверстия с небольшими кольцевыми резиновыми прокладками. После сборки пластин в аппарате образуются две изолированные системы каналов, по которым перемещаются молоко и охлаждающая жидкость.

Пластинчатый аппарат снабжен теплообменными пластинами из нержавеющей стали, разбитыми на пять секций: первая и вторая ступени регенерации, пастеризации, охлаждения артезианкой водой и охлаждения ледяной водой. Некоторые пластинчатые аппараты имеют одну секцию регенерации. Секции отделены друг от друга специальными промежуточными плитами, имеющими по углам штуцера для подвода и отвода жидкостей. На пластине выбиты порядковые номера, те же номера указаны на схеме компоновки пластин.

Пластины прижаты к стойке с помощью плиты и прижимных устройств. Степень сжатия тепловых секций определяют по таблице со шкалой, установленной на верхней и нижней распорках. Нулевое деление устанавливают по оси болта вертикальной распорки, оно соответствует минимальному сжатию, обеспечивающему герметичность.

В установках большой производительности пластинчатые аппараты имеют двустороннее расположение секций по отношению к главной стойке.

В состав пастеризационно-охладительной установки также входит сепаратор-молокоочиститель и выдерживатель. Молокоочиститель служит для очистки молока. При использовании очистителя с центробежной выгрузкой осадка устанавливают один сепаратор, с ручной — два.

Выдерживатель — один из основных элементов пастеризационно-охладительных установок. В нем молоко выдерживается при температуре пастеризации в течение определенного времени (20 или 300 с), необходимого для завершения бактерицидного действия температуры.

Выдерживатель состоит из одного или четырех цилиндров, которые закреплены на трубчатых опорах. В некоторых установках выдерживатель выполнен в виде четырех спиралеобразных секций, изготовленных из труб диаметром 60 мм.

Возвратный, или перепускной, электрогидравлический клапан служит для автоматического переключения потока молока на повторную пастеризацию при снижении его температуры в секции пастеризации.

Работа пастеризационно-охладительной установки при производстве питьевого молока заключается в следующем. Молоко из емкости для хранения направляется самотеком или под напором в уравнительный бак, откуда насосом подается в первую секцию регенерации пластинчатого аппарата. Подогретое до 37-40°С, оно поступает в молокоочиститель для очистки от механических примесей и идет на дальнейший подогрев во вторую секцию регенерации и секцию пастеризации, где нагревается до 90°С. Из секции пастеризации молоко через электрогидравлический перепускной клапан направляется в выдерживатель, находится там до 300 с, далее поступает в секции регенерации для передачи теплоты встречному потоку молока, поступающему в аппарат. После этого оно попадает последовательно в секции охлаждения водой и рассолом, где охлаждается до 8°С, и выходит из установки.

Охлаждается молоко с помощью артезианской и ледяной воды или рассола, поступающих от холодильной установки. Охлаждение молока до температуры не выше 8°С возможно только при нормальной кратности подачи воды и рассола в секции охлаждения. Весь процесс пастеризации регулируется автоматически.

Необходимая температура пастеризации поддерживается электронным мостом. Регулировка плавная. Температура пастеризации записывается на диаграммной ленте контрольного прибора. Звуковая и световая сигнализация срабатывает при падении температуры пастеризации ниже заданных параметров.

Для нагревания продукта кроме горячей воды, пара или электроэнергии в некоторых пастеризационно-охладительных установках в качестве источника прямого нагрева молока применяют инфракрасные нагреватели. В установках с небольшой производительностью молоко подается на обработку инфракрасным излучателем тонким слоем.

Пластинчатые пастеризационно-охладительные установки по сравнению с другими типами тепловых аппаратов имеют ряд преимуществ:

  • малая рабочая вместимость, что позволяет приборам автоматики более точно отслеживать ход технологического процесса (в пластинчатой установке рабочая вместимость в три раза меньше, чем у трубчатой такой же производительности);
  • способность работать достаточно эффективно при минимальном тепловом напоре; минимальные теплопритоки и потери теплоты и холода (тепловая изоляция обычно не требуется);
  • существенная экономия (80…90 %) теплоты в секциях регенерации (удельный расход пара в пластинчатых установках в 2-3 раза меньше, чем в трубчатых, и в 4-5 раз, чем в емкостных теплообменниках);
  • малая установочная площадь (пластинчатая установка занимает примерно в 4 раза меньшую поверхность, чем трубчатая аналогичной производительности);
  • возможность менять число пластин в каждой секции, что позволяет адаптировать теплообменный аппарат к конкретному технологическому процессу;
  • возможность безразборной циркуляционной мойки аппаратуры.

Одним из перспективных направлений совершенствования пастеризационных установок является применение в них роторных нагревателей, специальная конструкция которых позволяет за счет молекулярного трения частиц обрабатываемого продукта нагревать последний до заданной температуры. Температура тепловой обработки продукта зависит от времени его нахождения в роторном нагревателе и может регулироваться в широких пределах. Одновременно с этим продукт подвергается гомогенизации.
