Как подобрать взрывозащищённый светильник под конкретный объект

Выбрать первый попавшийся светодиодный светильник с маркировкой Ex для взрывоопасных мест недостаточно. Ошибка в одной букве маркировки или неверно учтённой температуре способна привести к штрафам надзора, остановке производства и реальному риску взрыва горючих газов, паров или пыли. Эта статья помогает инженеру, специалисту по охране труда или собственнику предприятия в Беларуси собрать правильную информацию по объекту и на её основе осознанно выбрать взрывозащищённого оборудования. Ориентиром служат требования ТР ТС 012/2011, ПУЭ и связанных технических стандартов, но упор делается на практический алгоритм: какие параметры спросить, как читать сертификаты и что обязательно учитывать при эксплуатации.

1. Разобраться с опасной зоной: с чего начать на объекте

Работа всегда начинается не с каталога товаров, а с объекта. Прежде чем обсуждать конкретные светодиодные светильники, нужно определить, где именно существует взрывоопасная среда, какого она типа и какие условия эксплуатации там будут постоянными, а какие – эпизодическими. Это базовая информация для технических заданий и спецификаций.

• Шаг 1. Инвентаризация помещений и зон. К взрывоопасных относятся не только классические нефтебазы, но и лакокрасочные камеры, спиртовые участки пищевого производства, элеваторы, деревообработка, торговые залы с газовым оборудованием, а также уличные эстакады и насосные. Важно описать каждое помещение: что является источником взрыва (газ, пары, пыль), как часто оно выделяется и где может накапливаться.
• Шаг 2. Тип взрывоопасной среды. Для газов и паров используются группы IIA, IIB, IIC, для пыли – IIIA, IIIB, IIIC. Пылевые категории особенно критичны для элеваторов, мукомольных и деревообрабатывающих предприятий, где уровень пыли постоянно повышенной. Пыль не только горит, но и оседает на корпусе светильника, ухудшая охлаждение и увеличивая температурный риск тления, поэтому меры защиты пыли, влаги и перегрева выбирают отдельно.
• Шаг 3. Классификация зон по ПУЭ и ТР ТС 012/2011. Для газов различают зоны 0, 1, 2; для пыли – 20, 21, 22. Зона 0 или 20 означает постоянное или длительное присутствие опасной смеси, зона 1/21 – вероятное, зона 2/22 – маловероятное и кратковременное. Определить зоны помогает проектная документация, приказы по предприятия, акты обследования или служба охраны труда. Если документы устарели, безопаснее их актуализировать до закупки взрывозащищённых светильников.
• Шаг 4. Температурные и эксплуатационные условия. Для Беларуси фактический температурный диапазон для уличных площадок нередко от –40 до +35 °C с резкими перепадами, ветром, конденсатом. В помещениях добавляются факторы: вибрация технологического оборудования, ударные нагрузки, агрессивные пары химреагентов, частая мойка под давлением. Эти особенности влияют на выбор материалов корпуса, степень защиты IP и конструкцию вводов. Если в зоне повышенной влажности и пыли устанавливается светильник с неплотной оболочкой, герметичность быстро нарушится и уровень безопасности упадёт.

Итог этого этапа прост: без чёткого описания зон, среды, температур и механических факторов невозможно определить, какой именно тип взрывозащищённого светильника подходит объекту. Любой поставщик или проектировщик начнёт диалог именно с этих данных.

2. Ключевые параметры взрывозащищённого светильника и как их читать

Когда информация по объекту собрана, можно переходить к сравнению продукции разных производителей. В маркировке Ex и технических характеристиках много букв и цифр, но каждая из них – ключевой параметр, от которого зависит уровень безопасности. Разберёмся, как превратить набор символов в понятные критерии выбора.

Начнём с примера маркировки: 1Ex d IIC T4 Gb X. Цифра «1» указывает на категорию оборудования по уровню защиты (для наиболее опасных зон используется оборудование 1 или 2 категории). Обозначение «Ex» говорит, что изделие относится к взрывозащищённого оборудования. Буква «d» – тип взрывозащиты (огнеупорная оболочка), существуют и другие варианты: «e» – повышенная надёжность, «i» – искробезопасная цепь и т.д. Группа IIC означает, что светильник рассчитан на самую опасную группу газов, поэтому он допускается и для IIA/IIB. Индекс T4 – температурный класс, то есть максимальная температура поверхности не превысит 135 °C. Gb показывает уровень оборудования для газа: пригоден для зон 1 и 2. Символ «X» в конце отсылает к дополнительным условиям использования, которые обязательно читать в сертификате.

Для пылевых сред маркировка будет включать «Ex t» и группу IIIA–IIIC, а также указание максимальной температуры поверхности с учётом слоя пыли. При выборе в пылевых зонах 20, 21, 22 важно, чтобы степень защиты IP была не ниже IP65, а часто – IP66 или IP67, иначе внутрь корпуса быстро попадёт пыль и влага.

Нормативной основой в Беларуси является ТР ТС 012/2011. Светильники должны иметь сертификаты соответствия ЕАЭС с чётким указанием: конкретной модели, типа взрывоопасной среды (газ, пыль или комбинированная), диапазона рабочих температур и допустимых зон. Коммерческого описания «взрывозащищённый» или «Ex» в прайс-листе мало: без действующего сертификата и полного описания взрывозащиты оборудование не может использоваться в опасных местах.

Отдельно смотрят степень защиты оболочки, или степень защиты по IP. Для промышленных помещений с высокой запылённостью и влажностью разумный минимум – IP65. Для уличных площадок, моечных, цехов с регулярной мойкой под давлением полезны IP66–IP67 и ударопрочность не ниже IK08. Эти параметры обеспечивают защиту корпуса от механических повреждений, проникновения влаги и пыли, что напрямую связано с сроком службы и безопасностью.

Температурный класс и максимальная температура поверхности должны сравниваться с минимальной температурой самовоспламенения горючей смеси. Например, если пары имеют температуру самовоспламенения 180 °C, светильник с классом T3 (до 200 °C) уже не подходит, а с T4 (до 135 °C) – безопасен. Ошибка в этом сравнении – частая причина отказа инспектора при приёмке объекта.

Светотехнические характеристики LED-моделей тоже важны. Сравнивать имеет смысл не по ваттам, а по световому потоку в люменах и эффективности (лм/Вт): качественные светодиодные светильники для промышленное освещение выдают 120–150 лм/Вт и выше. Угол рассеивания подбирают по высоте подвеса и типу помещения: для высоких складов и элеваторов часто берут узкие углы (30–60°), для АЗС и низких цехов – более широкие (90–120°). Цветовая температура 4000–5000 K и высокий индекс цветопередачи (CRI не ниже 80) помогают рабочим различать маркировку и цвета проводников, что повышает безопасность работ.

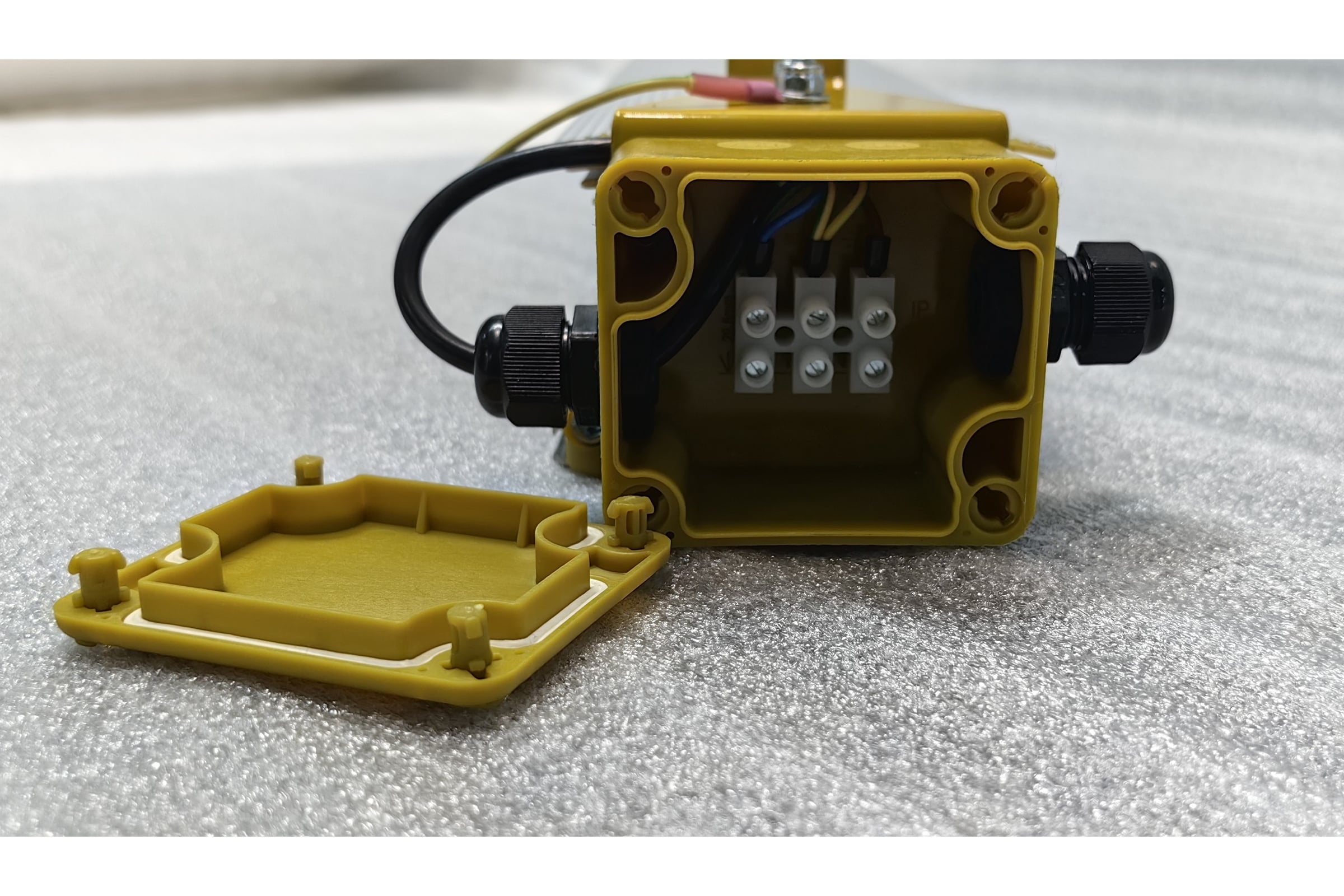

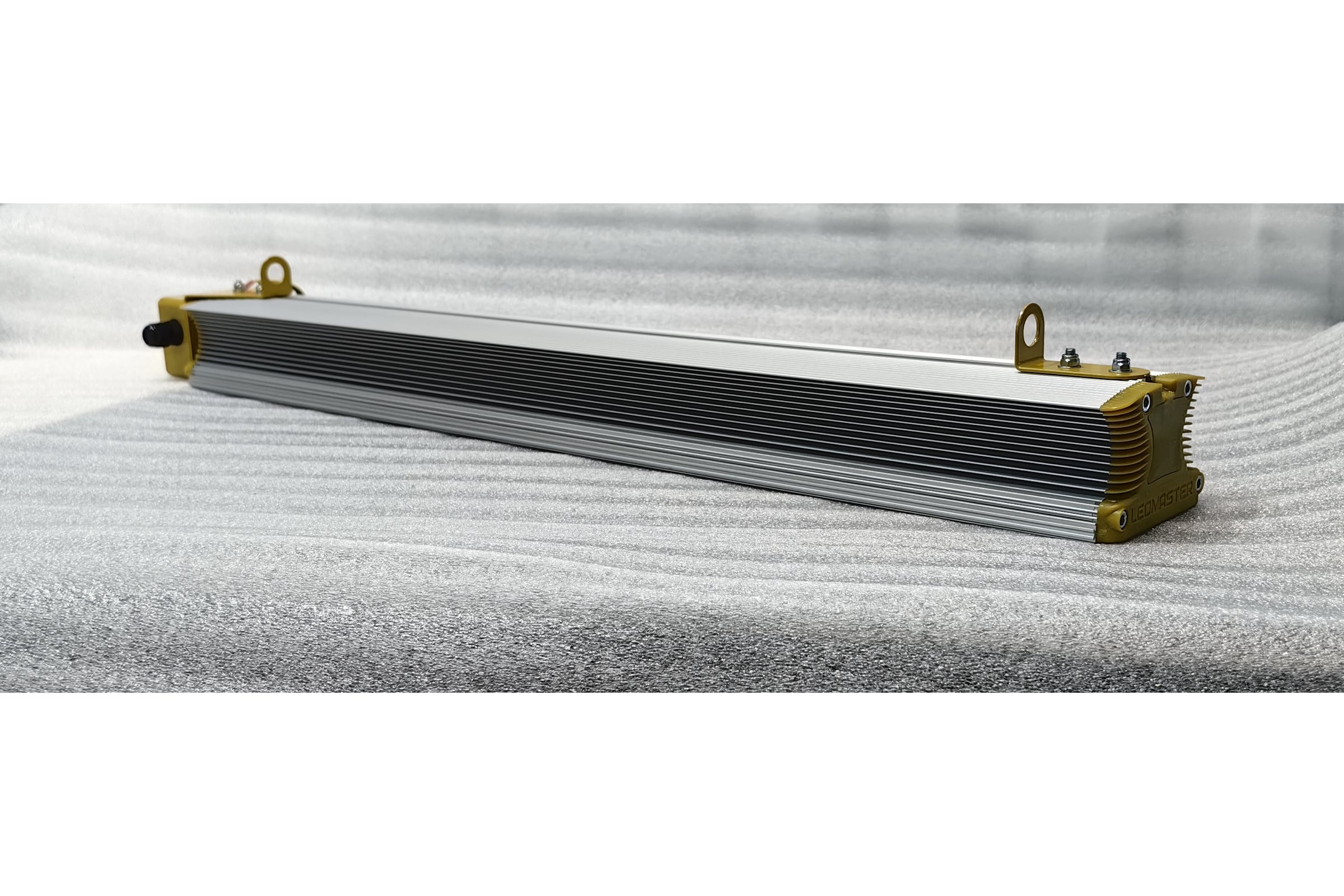

Конструкция включает материалы корпуса (алюминиевый сплав с антикоррозионным покрытием, нержавеющая сталь, ударопрочный поликарбонат), тип оптики, вводов и креплений. Для химически агрессивных сред выбирают корпуса и уплотнители с устойчивостью к конкретным реагентам, для вибронагруженных мостиков – специальные кронштейны и фиксаторы. Если по ПУЭ и локальной политике безопасности предприятия требуется аварийные системы освещения, обращайте внимание на наличие встроенного аварийного режима или совместимости с внешними блоками питания.

Практический совет: при сравнении моделей из каталога разных компаний просите не только листовки, но и полный комплект документации – сертификаты, протоколы испытаний, инструкции по условиям эксплуатации. Это экономит время при согласовании с надзором и помогает заранее отсеять решения с недостаточным уровнем взрывозащиты.

3. Как подобрать взрывозащищённый светильник под конкретный объект: пошаговый алгоритм

Вопрос «Как подобрать взрывозащищённый светильник под конкретный объект» сводится к последовательной проверке: условия площадки – против маркировки светильника. Ниже – рабочий алгоритм, который используют проектировщики и инженеры по эксплуатации в реальных условиях.

1. Собрать данные по объекту. Зафиксировать зоны (0/1/2 или 20/21/22), тип среды (газ, пары, пыль), категорию горючих веществ, температурный режим (минимум/максимум), особенности условий эксплуатации: вибрации, мойка, химически активные пары, пиковые температуры корпуса оборудования рядом.
2. Сформулировать техническое задание. Указать тип помещений, высоту монтажа, требуемую освещённость по нормам, необходимость аварийного освещения, желаемый температурный диапазон для светильников, ограничения по габаритам и типам креплений. Это ТЗ можно направить в несколько компаний для выбора оптимального решения и сравнение предложений.
3. Сверить маркировку Ex и IP с параметрами объекта. Проверить группу и категорию среды, допустимые зоны, уровень оборудования (Gb/Db), температурный класс, степень защиты оболочки и максимально допустимую температуру окружающего воздуха. Если хотя бы один параметр не перекрывает условия площадки, светильник использовать нельзя.
4. Проверить светотехнические расчёты и монтаж. Запросить расчёт освещённости от производителя или поставщика услуг, чтобы убедиться, что выбранное количество и тип светильников действительно обеспечивает нормативы. Уточнить, что варианты крепления совместимы с существующими конструкциями и кабельными трассами.
5. Согласовать и задокументировать выбор. В спецификации прописать точное наименование, полную маркировку взрывозащиты, степень защиты, схему подключения, ссылки на сертификаты ЕАЭС. Документ согласовать с ответственным за электрохозяйство и службой охраны труда, зафиксировав порядок поставки, монтажа, обслуживания и оплаты.

4. Типичные ошибки при выборе и как их избежать

Даже при наличии подробной информации ошибки выбора встречаются регулярно. Ниже – основные из них и способы предотвратить лишние расходы и риски безопасности.

• Ориентация только на мощность и цену. Берут светильники «помощнее и подешевле», не анализируя маркировку взрывозащиты, температурный класс, отсутствие или просроченность сертификатов. Взрывозащищённых светильников с реальным, а не заявленным уровнем защиты всегда будет меньше, чем просто промышленных моделей.
• Игнорирование реальных условий эксплуатации. Не учитываются низкие температуры, агрессивная среда, частые удары и вибрации, из-за чего даже качественные светодиодные светильники быстрее выходят из строя и перестают обеспечивать требуемый уровень света.
• Избыточный запас по мощности. Пытаясь «осветить всё», выбирают светильники слишком большой мощности без перерасчёта. Это повышает нагрев, сокращает ресурс светодиодов и может вывести устройство за пределы температурного класса по взрывозащите.
• Несоответствие зоны и группы среды. В зону 1 устанавливают оборудование, рассчитанное только на зону 2, или светильники для группы IIA в среде IIC. Такие случаи часто вскрываются при проверках, а иногда – после аварии.
• Отсутствие проверки документов. Не запрашиваются актуальные сертификаты, не сверяются обозначения в паспорте и на шильдике, нет информации о реальном производителе. Это нарушает требования взрывозащиты и усложняет дальнейший сервис.
• Покупка без проекта и расчёта освещённости. Освещение рассчитывают «на глазок», без учёта отражающих свойств материалов, высоты и конфигурации помещений. В результате появляются тёмные зоны или неоправданный перерасход мощности, и вся система требует переделки.

Заключение простое: грамотный выбор взрывозащищённого оборудования требует времени и внимательного отношения к деталям. Используйте актуальные статьи, новости нормативных органов, внутреннюю политику безопасности предприятия и консультации надёжных поставщиков, чтобы освещение опасных зон было не только формально сертифицированным, но и действительно безопасным и эффективным. При необходимости отдельные параметры и условия доставки всегда можно уточнить в каталоге и сопроводительной информации продавца, а затем зафиксировать в договоре и проектной документации.
