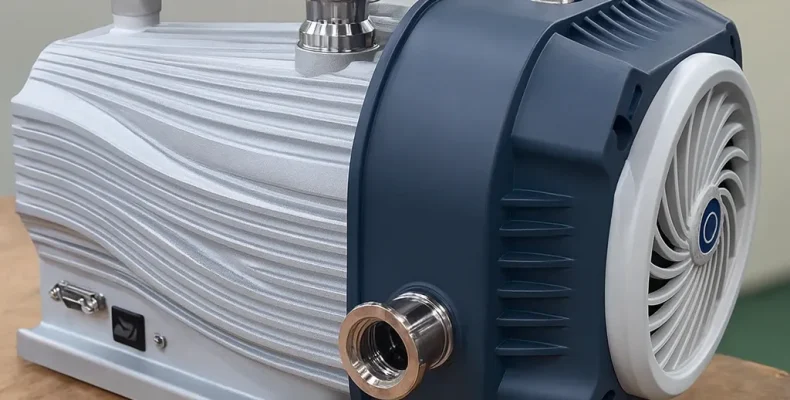

Вакуумная техника прошла значительный путь развития, и сегодня требования к чистоте откачиваемой среды становятся всё строже. В лабораториях, на производствах микроэлектроники, в фармацевтике и пищевой промышленности загрязнение рабочей камеры парами масла недопустимо. Именно поэтому спиральные вакуумные насосы заняли особое место среди безмасляных решений. Они сочетают высокую эффективность откачки с полным отсутствием смазки в рабочем объёме, что делает их незаменимыми там, где качество вакуума напрямую влияет на результат технологического процесса.
Понимание конструкции и принципа действия спирального насоса помогает правильно подобрать модель под конкретную задачу. Разные серии отличаются количеством ступеней сжатия, способностью работать с парами воды, предельным остаточным давлением и производительностью. Ошибка в выборе приводит к нестабильной работе, быстрому износу или невозможности достичь требуемых параметров вакуума. В этом материале подробно рассматриваются устройство спиральных насосов, их преимущества и ограничения, области применения и практические рекомендации по подбору.
Принцип работы спирального вакуумного насоса
Основу конструкции образуют две спирали, одна из которых неподвижна, а вторая совершает орбитальное движение относительно первой. Спирали чаще всего имеют эвольвентную форму и выполнены заодно с торцевыми дисками. При вращении подвижной спирали между витками образуются серповидные полости, которые периодически меняют свой объём. Газ захватывается у периферии, перемещается к центру и сжимается, после чего выталкивается через выпускной канал .
Ключевая особенность заключается в том, что между спиралями отсутствует механический контакт. Это достигается за счёт точного изготовления и поддержания минимальных зазоров. Отсутствие трения в рабочей камере означает, что смазка там не требуется, а значит, откачиваемый газ не загрязняется масляными парами. Именно эта особенность делает спиральные насосы востребованными в процессах, где чистота среды критична.
Орбитальное движение подвижной спирали обеспечивается эксцентриковым валом и системой синхронизации. Для предотвращения проворота подвижной части используются специальные механизмы, а герметичность вала обеспечивается сильфоном или торцевым уплотнением. Воздушное охлаждение корпуса позволяет отказаться от водяных контуров, что упрощает установку и обслуживание .
Одноступенчатые и двухступенчатые конструкции
Спиральные насосы выпускаются в одноступенчатом и двухступенчатом исполнении. Двухступенчатые модели обеспечивают более низкое предельное остаточное давление, поскольку газ проходит последовательно через две пары спиралей, сжимаясь на каждом этапе. Такие насосы способны достигать давления порядка 1 Па и ниже, что делает их пригодными для форвакуумной откачки высоковакуумных систем .
Одноступенчатые насосы проще по конструкции и дешевле в обслуживании. Их предельное давление обычно находится в диапазоне единиц или десятков паскалей. Они лучше справляются с откачкой паров воды благодаря большей пропускной способности по газу и наличию газобалластного устройства, которое предотвращает конденсацию влаги внутри рабочей камеры. Для сушильных шкафов, деаэраторов и систем вакуумной инфузии одноступенчатые модели часто оказываются оптимальным решением .
Газобалластное устройство и работа с парами
При откачке влажного газа или паров растворителей существует риск конденсации внутри насоса. Жидкость, попавшая в рабочую камеру, нарушает процессы сжатия, вызывает коррозию и ускоряет износ. Газобалластное устройство решает эту проблему, подавая небольшое количество атмосферного воздуха в камеру сжатия. Это повышает парциальное давление и позволяет парам выходить вместе с газом, не конденсируясь .
Некоторые модели спиральных насосов оснащаются портом продувки для обезгаживания и промывки рабочей камеры. Регулярная продувка особенно важна при работе с агрессивными или легко конденсирующимися средами. Наличие газобалластного клапана и возможность его ручной регулировки позволяют адаптировать насос к конкретному технологическому процессу без потери производительности.
Преимущества и ограничения спиральных насосов
Спиральные вакуумные насосы обладают рядом преимуществ, которые определяют их востребованность в современных технологиях. Отсутствие масла в рабочей камере исключает миграцию его паров в откачиваемый объём. Это особенно важно для аналитического оборудования, полупроводникового производства и фармацевтических процессов, где даже следовые загрязнения могут испортить продукцию. Кроме того, отсутствие необходимости в замене масла снижает эксплуатационные расходы и упрощает обслуживание.
Конструкция спиральных насосов обеспечивает низкий уровень шума и вибрации. В лабораторных условиях это создаёт комфортную рабочую обстановку, а в производственных помещениях снижает общий шумовой фон. Компактные размеры и возможность монтажа в горизонтальном или вертикальном положении делают их удобными для встраивания в существующие системы .
Ограничения также существуют. Спиральные насосы чувствительны к загрязнению рабочей камеры твёрдыми частицами. Абразивная пыль, попадая в зазоры между спиралями, может привести к заклиниванию или ускоренному износу. Для защиты на входе устанавливаются фильтры, однако это увеличивает сопротивление и требует регулярной замены элементов. При откачке агрессивных газов требуется специальное исполнение с коррозионностойкими материалами, что повышает стоимость оборудования.
Сравнение с другими типами безмасляных насосов
Помимо спиральных, к безмасляным решениям относятся мембранные, винтовые, кулачковые и пластинчато-роторные насосы с графитовыми лопатками. Мембранные насосы обеспечивают чистый вакуум, но уступают спиральным по производительности и предельному давлению. Винтовые и кулачковые конструкции применяются для более высоких потоков и промышленных задач, где требуются большие скорости откачки. Спиральные насосы занимают нишу малых и средних производительностей, где важны чистота, компактность и низкий шум .
Сравнение со пластинчато-роторными насосами с масляным уплотнением показывает, что спиральные проигрывают в стоимости, но выигрывают в чистоте и отсутствии расходных материалов. Для процессов, где загрязнение маслом недопустимо, выбор в пользу спиральной технологии очевиден. Если же требования к чистоте невысоки, масляные насосы могут оказаться экономически более выгодными.
Области применения
Спиральные вакуумные насосы находят применение в самых разных отраслях. В аналитическом приборостроении они используются для откачки камер спектрометров и масс-спектрометров, где чистота вакуума直接影响 точность измерений. В полупроводниковой промышленности спиральные насосы применяются для форвакуумной откачки установок нанесения покрытий и травления. В фармацевтике и пищевой промышленности они используются в процессах сублимационной сушки, деаэрации и вакуумной упаковки .
Лаборатории и научно-исследовательские центры ценят спиральные насосы за возможность создания безмасляной откачки в составе высоковакуумных постов. Гелиевые течеискатели, электронные микроскопы и установки для поверхностного анализа требуют стабильного и чистого форвакуума, который обеспечивают спиральные насосы. В системах рекуперации чистых газов они позволяют возвращать дорогостоящие газы в технологический цикл без риска загрязнения.
Технические характеристики и критерии выбора
Выбор спирального вакуумного насоса начинается с определения требуемых параметров. Предельное остаточное давление показывает, насколько глубокий вакуум способен создать насос. Быстрота откачки измеряется в литрах в минуту или кубических метрах в час и определяет скорость откачки объёма. Для систем с большой газовой нагрузкой важно учитывать не только номинальную производительность, но и реальную скорость откачки в рабочем диапазоне давлений .
Способность прокачки паров воды — отдельный параметр, критичный для процессов сушки, деаэрации и вакуумной инфузии. Одноступенчатые насосы обычно имеют более высокую пропускную способность по парам, чем двухступенчатые. Если технологический процесс сопровождается выделением влаги, этот параметр становится определяющим при выборе модели.
Габариты, масса и уровень шума также важны, особенно при установке в лабораторных помещениях или встраивании в компактные системы. Насосы с воздушным охлаждением не требуют подключения к водопроводу, что упрощает монтаж. Наличие счётчика моточасов позволяет планировать регламентное обслуживание и отслеживать наработку .
Производительность и предельное давление
Модельный ряд спиральных насосов охватывает широкий диапазон производительностей. Компактные модели обеспечивают откачку от нескольких кубических метров в час, тогда как промышленные версии достигают сотен кубических метров в час. Предельное давление варьируется от нескольких паскалей у одноступенчатых моделей до десятых долей паскаля у двухступенчатых .
При выборе важно учитывать не только паспортные данные, но и условия эксплуатации. Реальная производительность зависит от температуры, состава откачиваемого газа и состояния системы. Загрязнение фильтров, утечки в трубопроводах и сопротивление клапанов снижают эффективную скорость откачки. Поэтому рекомендуется закладывать запас производительности не менее двадцати процентов от расчётной.
Материалы и совместимость со средами
Стандартные спиральные насосы изготавливаются из алюминиевых сплавов и нержавеющей стали. Для работы с агрессивными газами предлагаются специальные исполнения с покрытиями или полностью из коррозионностойких материалов. Совместимость материалов с откачиваемой средой проверяется на этапе проектирования системы.
Уплотнения также играют важную роль. Торцевые уплотнения из фторопласта обеспечивают стабильность характеристик во всём диапазоне давлений. Двухкомпонентное исполнение уплотнений с антифрикционным и упругим слоями продлевает срок службы и снижает перетекания . Для особо чистых процессов применяются уплотнения из специальных полимеров, не выделяющих загрязнений.
Энергопотребление и эксплуатационные расходы
Спиральные насосы отличаются умеренным энергопотреблением. Мощность двигателя зависит от производительности и может составлять от нескольких сотен ватт у компактных моделей до нескольких киловатт у промышленных. Отсутствие масла исключает расходы на его замену и утилизацию, что снижает общую стоимость владения.
Регламентное обслуживание спиральных насосов минимально. Периодическая замена фильтров, проверка уплотнений и очистка рабочей камеры выполняются с интервалами, зависящими от интенсивности эксплуатации. Некоторые производители заявляют межсервисные интервалы до пяти лет для моделей, работающих в чистых условиях .
Практические рекомендации по установке и обслуживанию
Установка спирального насоса требует внимания к нескольким моментам. На входе рекомендуется устанавливать фильтр для защиты от твёрдых частиц. Трубопроводы должны иметь достаточное сечение, чтобы не создавать избыточного сопротивления. При откачке паров воды или растворителей необходимо обеспечить работу газобалластного устройства в соответствии с рекомендациями производителя.
Насос должен размещаться в хорошо вентилируемом помещении с температурой в пределах рабочего диапазона. Воздушное охлаждение требует свободного доступа воздуха к корпусу. При монтаже в шкафу или ограниченном пространстве необходимо предусмотреть вентиляцию, чтобы избежать перегрева. Вибрация и шум снижаются при установке на виброопоры или амортизирующие прокладки.
Обслуживание включает регулярную проверку состояния фильтров, осмотр уплотнений и очистку рабочей камеры при необходимости. Счётчик моточасов помогает соблюдать регламент. При появлении посторонних шумов или снижении производительности следует провести диагностику и устранить причину до серьёзной поломки.
Защита от загрязнений и абразивных частиц
Твёрдые частицы представляют наибольшую опасность для спиральных насосов. Попадание абразива в зазоры между спиралями приводит к ускоренному износу и потере производительности. Для защиты применяются фильтры тонкой очистки, устанавливаемые непосредственно на входном фланце. Регулярная замена фильтрующих элементов обязательна.
В некоторых процессах образуются конденсат или смолистые отложения. Для борьбы с ними используются ловушки, устанавливаемые перед насосом, а также периодическая продувка рабочей камеры. Если загрязнение всё же произошло, может потребоваться разборка и очистка спиралей. Эта операция выполняется квалифицированным персоналом с соблюдением инструкций производителя.
Типичные неисправности и их устранение
Снижение производительности чаще всего связано с загрязнением фильтров, утечками в системе или износом уплотнений. Посторонний шум может указывать на износ подшипников или попадание посторонних предметов в рабочую камеру. Перегрев возникает при недостаточной вентиляции или превышении допустимой температуры откачиваемого газа.
Для диагностики используются вакуумметры и измерение потребляемой мощности. Если параметры отличаются от паспортных, следует проверить всю систему на герметичность и убедиться в отсутствии засорений. В сложных случаях рекомендуется обратиться в сервисную службу производителя.
Спиральные насосы в современных технологических решениях
Современные производители вакуумной техники предлагают широкий выбор спиральных насосов для разных задач. Компактные лабораторные модели весом менее десяти килограммов удобны для перемещения и встраивания в приборы. Промышленные серии с производительностью в сотни кубических метров в час применяются в крупнотоннажных процессах. Гибкость конструкции позволяет адаптировать насосы под конкретные требования заказчика.
Интеграция спиральных насосов в автоматизированные системы управления обеспечивается встроенными контроллерами и интерфейсами связи. Возможность удалённого мониторинга и диагностики упрощает обслуживание и позволяет своевременно выявлять отклонения в работе. Некоторые модели оснащаются системами самодиагностики, которые защищают насос от работы в недопустимых режимах.
Развитие технологий обработки материалов открывает новые возможности для улучшения характеристик спиральных насосов. Применение новых сплавов и покрытий повышает коррозионную стойкость и износостойкость. Оптимизация геометрии спиралей позволяет увеличить производительность при сохранении габаритов. Эти тенденции делают спиральные насосы всё более привлекательными для широкого круга применений.
Спиральные насосы в составе высоковакуумных систем
В высоковакуумных системах спиральные насосы часто используются как форвакуумные. Они создают предварительное разрежение, необходимое для работы турбомолекулярных или диффузионных насосов. Чистота откачки на этом этапе критична, поскольку загрязнения могут переноситься в высоковакуумную часть системы.
Согласование характеристик форвакуумного и высоковакуумного насосов требует расчёта проводимости трубопроводов и газовой нагрузки. Спиральные насосы с их стабильной производительностью во всём диапазоне давлений хорошо подходят для этой роли. Возможность работы с парами воды и отсутствие масла делают их предпочтительным выбором для многих научных и промышленных установок.
Автоматизация и мониторинг
Современные спиральные насосы оснащаются средствами автоматизации, которые упрощают эксплуатацию и повышают надёжность. Датчики температуры, давления и частоты вращения позволяют контролировать состояние насоса в реальном времени. При отклонении параметров от заданных значений система может автоматически снизить нагрузку или подать сигнал оператору.
Интеграция в системы диспетчеризации через интерфейсы RS-485, Ethernet или беспроводные каналы обеспечивает удалённый доступ к данным. Это особенно ценно для предприятий с распределённой инфраструктурой, где обслуживание оборудования требует оперативного реагирования. Накопление статистики позволяет планировать регламентные работы и прогнозировать замену компонентов.
Практические рекомендации по выбору
Перед выбором спирального вакуумного насоса необходимо чётко определить требования технологического процесса. Требуемое предельное давление, скорость откачки, состав газовой среды и наличие паров — эти параметры определяют класс насоса. Для чистых процессов с умеренной газовой нагрузкой подойдут стандартные модели. Для агрессивных сред потребуется специальное исполнение.
Стоит учитывать перспективы развития производства. Если в будущем планируется увеличение объёмов или усложнение процессов, лучше выбрать модель с запасом производительности. Это позволит избежать замены оборудования при расширении. Также важно оценить доступность сервисного обслуживания и запасных частей.
Консультация с производителем или поставщиком помогает уточнить детали и избежать ошибок. Специалисты могут рекомендовать конкретную модель на основе анализа технологического процесса и условий эксплуатации. Такой подход обеспечивает оптимальное соотношение стоимости, производительности и надёжности.
Чек-лист для выбора спирального вакуумного насоса
- Определить требуемое предельное остаточное давление.
- Рассчитать необходимую скорость откачки с запасом.
- Учесть состав откачиваемой среды и наличие паров.
- Выбрать одно- или двухступенчатую конструкцию.
- Проверить совместимость материалов с рабочей средой.
- Оценить уровень шума и вибрации для условий размещения.
- Уточнить требования к электропитанию и охлаждению.
- Проверить наличие газобалластного устройства и порта продувки.
- Оценить доступность сервиса и запасных частей.
- Запросить документацию и сертификаты соответствия.
Спиральные вакуумные насосы представляют собой современное решение для задач, где чистота вакуума имеет решающее значение. Отсутствие масла, низкий уровень шума, компактность и надёжность делают их востребованными в самых разных отраслях. Правильный выбор модели с учётом всех параметров технологического процесса обеспечивает стабильную работу и долгий срок службы оборудования.
